ПК Урал наладила выпуск и производство крышка ГОСТ 13976-74, материал: Д16Т, Сталь 45, 13Х11Н2В2МФ, 12Х18Н9Т. ГОСТ 13976-74 крышки для соединений трубопроводов по наружному конусу. Радиус r допускается заменять фаской 1 ± 0.5X45°. Допуск торцового биения поверхности А относительно поверхности Б — 0.05 мм.
Изготовим под заказ партию изделия крышка ГОСТ 13976-74! В производстве применяется металл российского производства и прилагаются все необходимые сертификаты качества.
Крышка ГОСТ 13976-74
Крышка ГОСТ 13976-74 используется как заглушка, которая перекрывает неиспользуемый отвод соединительного узла (переходника, тройника, крестовины) и ограничивает поток рабочей среды. Крышка не имеет собственной резьбы — она контактирует с конусом и прижимается накидной гайкой. Крышки ГОСТ 13976-74 используют в гидравлических, топливных и пневматических системах авиационной техники и машиностроения для герметичной заглушки конусных соединений трубопроводов.

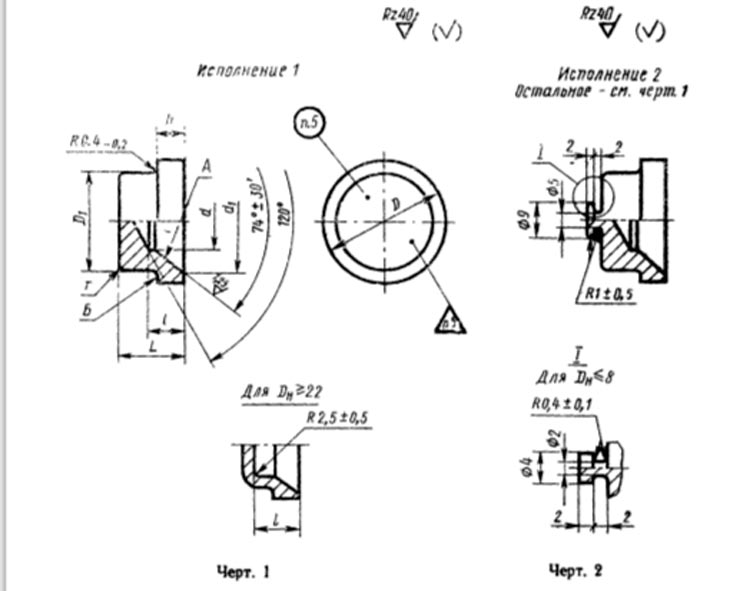

Чертеж Крышка ГОСТ 13976-74:
ПК Урал г. Пермь производит крышки по ГОСТ 13976-74 для соединений трубопроводов по наружному конусу. Исполнение 1 и Исполнение 2.
Технические параметры:
- Исполнение: 1, 2
- Материалы: алюминиевый сплав Д16Т, сталь марки 45; 12Х18Н9Т; 13Х11Н2В2МФ
- Наружный диаметр труб: от 3 до 38 мм
- Длина: от 7 до 17 мм
Пример условного обозначения крышки исполнения 1 к трубопроводу 12 мм из алюминиевого сплава:
Крышка 1-12-31А ГОСТ 13976-74
Пример условного обозначения крышки исполнения 1 к трубопроводу 12 мм из стали марки 12Х18Н9Т:
Крышка 1-12-13А ГОСТ 13976-74
Пример условного обозначения крышки исполнения 1 к трубопроводу 12 мм из стали марки 45:
Крышка 1-12-22А ГОСТ 13976-74
Пример условного обозначения крышки исполнения 1 к трубопроводу 12 мм из стали марки 13Х11Н2В2МФ:
Крышка 1-12-11А ГОСТ 13976-74
Пример условного обозначения крышки исполнения 1 к трубопроводу 12 мм для изделий общего применения:
Крышка 1-12-31 ГОСТ 13976-74
Крышка 1-12-13 ГОСТ 13976-74
Крышка 1-12-22 ГОСТ 13976-74
Крышка 1-12-11 ГОСТ 13976-74
таблица исполнений крышка ГОСТ 13976-74:
|
Наружный диаметр труб Dн |
d |
d1 |
D |
D1 |
h |
l |
L |
r |
|
Пред. Откл. -1,0 |
Пред. Откл. ±0,5 |
|||||||
|
3 |
1,50 |
5 |
6.5 |
4.0 |
3.0 |
5.0 |
7.0 |
1,0 |
|
4 |
2,00 |
7 |
8.5 |
5,0 |
4,0 |
5,5 |
8,0 |
|
|
6 |
3,00 |
9 |
10.5 |
7,0 |
4,5 |
6,0 |
9,0 |
|
|
8 |
5,00 |
10 |
12.5 |
9,0 |
5,5 |
|||
|
10 |
7,00 |
12 |
14.5 |
11,0 |
9,5 |
|||
|
12 |
9,00 |
15 |
17.8 |
14,0 |
4,0 |
5,0 |
||
|
14 |
12,00 |
17 |
19.8 |
16,0 |
5,0 |
5,5 |
11,0 |
|
|
16 |
13,00 |
20 |
21.8 |
18,0 |
6,0 |
12,0 |
||
|
18 |
15,00 |
23 |
24.8 |
20,0 |
6,0 |
7,0 |
14,0 |
|
|
20 |
17,00 |
26 |
27.8 |
22,0 |
6,5 |
8,0 |
15,0 |
|
|
22 |
19,00 |
28 |
30.0 |
24,0 |
7,5 |
13,0 |
16,0 |
1,6 |
|
25 |
22,00 |
27 |
27,0 |
5,5 |
10,0 |
14,0 |
||
|
28 |
23,00 |
34 |
36.0 |
30,0 |
8,0 |
13,0 |
17,0 |
|
|
30 |
26,00 |
32,0 |
6,0 |
11,0 |
15,0 |
|||
|
32 |
27,00 |
39,0 |
34,0 |
7,5 |
||||
|
34 |
40 |
42,0 |
36,0 |
8,5 |
14,0 |
18,0 |
||
|
36 |
30,00 |
43 |
45,0 |
38,0 |
7,5 |
12,5 |
17,0 |
|
|
38 |
32,00 |
40,0 |
