ПК Урал г. Пермь изготавливает и производит проходник ввертной 6-011А ГОСТ 16071-70. Проходники ввертные ГОСТ 16071-70 под металлическое уплотнение для соединений трубопроводов по внутреннему конусу. Материал: сталь марок 45, 38ХА, 13Х11Н2В2МФ (1Х12Н2ВМФ). Допуски радиального биения поверхностей А и Б и торцового — поверхности В относительно оси резьбы D1: А и Б — 0.07 мм, В — 0.05 мм.
Изготовим под заказ проходник ввертной ГОСТ 16071-70! В производстве применяется металл российского производства и прилагаются все необходимые сертификаты качества.
Проходник ввертной ГОСТ 16071-70
Проходник ввертной ГОСТ 16071-70, производитель ПК Урал г. Пермь, используется как составляющая стыковочного узла при монтаже трубопроводов различного назначения. Применяется проходник широко, часто используют при соединении различных элементов инженерных систем, в машиностроении, авиационной промышленности. Продуманная конструкция ввертного проходника позволяет добиться надежности и герметичности стыков, а также сократить время монтажа и снизить его трудоемкость. Тип соединения, в котором они участвуют – по внутреннему конусу, именно для этого приспособлена конструкция изделий. Отличительной чертой ввертных проводников, изготавливаемых по ГОСТ 16071-70, является возможность соединить в общую линию трубы разного диаметра с размером поперечника от 6 до 36 мм.

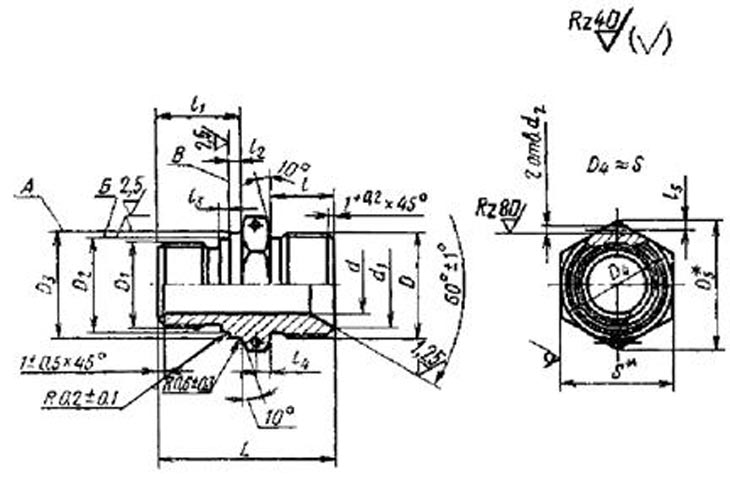

Чертеж проходник ввертной ГОСТ 16071-70:
Конструктивно деталь состоит из трех элементов – двух цилиндрической формы, разной длины и диаметра и центральной – изготовленной под шестигранник и резьбой от М 14 до М 48. В этой части имеются два отверстия, расположенных сегментарно, они предназначены для того, чтобы застопорить проходник, стянув его проволокой с ниппелем сферического или полусферического типа, в теле которого имеются аналогичные отверстия. Этим и обеспечивается надежность соединения, а также исключается возможность самопроизвольного демонтажа. Внутренняя часть цилиндра большего диаметра обработана под конус, с этой стороны и вставляется ниппель, имеющий поверхность, совпадающую по форме. При изготовлении ввертных проходников по ГОСТ 16071-70 используется сталь марок 45, 38ХА, 13Х11Н2В2МФ (1Х12Н2ВМФ), конкретная марка стали выбирается в соответствии с будущими условиями эксплуатации. Материал может обладать устойчивостью к коррозии, повышенному уровню температур, агрессивным химическим реагентам. Для усиления данных свойств ГОСТом допускается нанесение защитного покрытия, состав и толщина которого определяются заказчиком. В некоторых случаях изготовление проходника производится из сплавов цветных металлов.
Пример условного обозначения ввертного проходника к трубопроводу Dн 16
Пример условного обозначения ввертного проходника к трубопроводу Dн 16 из стали марки 45:
Проходник ввертной 16-022 ГОСТ 16071-70
Пример условного обозначения ввертного проходника к трубопроводу Dн 16 из стали марки 38ХА:
Проходник ввертной 16-021 ГОСТ 16071-70
Пример условного обозначения ввертного проходника к трубопроводу Dн 16 из стали марки 13Х11Н2В2МФ:
Проходник ввертной 16-011 ГОСТ 16071-70
Пример условного обозначения ввертного проходника к трубопроводу Dн 16 для изделий авиационной и общей техники:
Проходник ввертной 16-022А ГОСТ 16071-70
Проходник ввертной 16-012А ГОСТ 16071-70
Проходник ввертной 16-011А ГОСТ 16071-70
таблица исполнений проходник ввертной ГОСТ 16071-70:
| Наружный диаметр труб Dн | Резьба | l | l1 | l2 | l3 | l4 | l5 | L | Масса 100 шт. в кг | |
| D | D1 | Пред. откл. | ||||||||
| ± 0.4 | ± 0.2 | ± 0.4 | ||||||||
| 6 | М14´1,5 | М10 | 13 | 17 | 3 | 2 | 3 | 2 | 35.5 | 3,02 |
| 8 | М16´1,5 | М12´1,5 | 3,43 | |||||||
| 10 | M18´1,5 | М14´1,5 | 4,04 | |||||||
| 12 | М20´1,5 | M16´1,5 | 18 | 36.5 | 5,21 | |||||
| 14 | M22´1,5 | М20´1,5 | 15 | 19 | 2 | 38.5 | 6,63 | |||
| 16 | М24´1,5 | M22´1,5 | 20 | 3 | 41.5 | 8,03 | ||||
| 18 | М27´1,5 | М24´1,5 | 21 | 3 | 3 | 42.5 | 9,49 | |||
| 20 | М30´1,5 | М27´1,5 | 16 | 8,11 | ||||||
| 22 | М33´1,5 | М30´1,5 | 22 | 44.5 | 14,46 | |||||
| 24 | М33´1,5 | 17 | 12,51 | |||||||
| 25 | M36´1,5 | 45.5 | 16,22 | |||||||
| 28 | М39´1,5 | М36´1,5 | 18,05 | |||||||
| 30 | М39´1,5 | 4 | 3 | 46.5 | 16,1 | |||||
| 32 | M42´1,5 | 19,97 | ||||||||
| 34 | M45´1,5 | М42´1,5 | 47.5 | 22,69 | ||||||
| 36 | М48´1,5 | М45´1,5 | 23 | 26,24 | ||||||
