ПК Урал изготовит качественно и в срок проходник ввертной ГОСТ 20194-74. Проходники ввертные ГОСТ 20194-74 под металлическое уплотнение для соединений трубопроводов по наружному конусу. Материал изготовления: стали марок 45, 12Х18Н9Т, 13Х11Н2В2МФ, алюминиевый сплав Д16Т.
Изготовим под заказ партию проходников ввертных по ГОСТ 20194-74. При производстве применяются металлы российского производства и прилагаются все необходимые сертификаты качества.
Проходник ввертной ГОСТ 20194-74
Проходник ввертной ГОСТ 20194-74, производитель ПК Урал г. Пермь, применяется при монтаже трубопроводов в соединениях по наружному конусу. В стыковке с их участием используется металлическое уплотнение, которое обеспечивает надежность и герметичность, а также снижает уязвимость соединения. Сферы применения проходников ГОСТ 20194-74 разнообразны и многочисленны, они могут встречаться в монтаже инженерных систем, машиностроении, некоторых областях промышленности.
Проходники востребованы при монтаже отопления, водопровода, климатического оборудования, в промышленности и коммунальном хозяйстве. Чтобы увеличить прочность и устойчивость к коррозии можно обработать поверхности защитными покрытиями: на основе кадмия, никеля, цинка, или применить меднение.

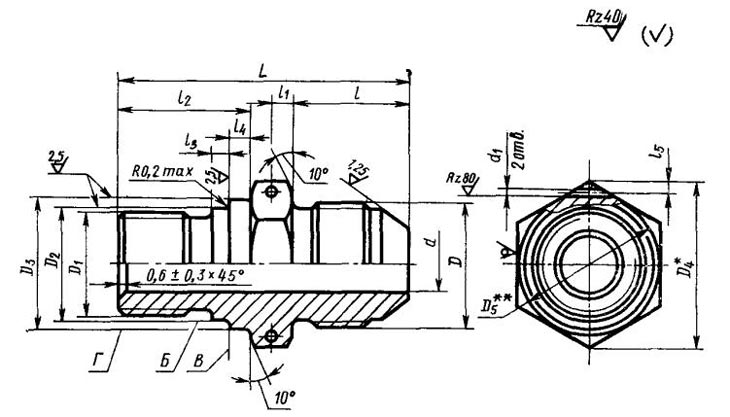

Чертеж проходник ввертной ГОСТ 20194-74:
Проходник ввертной ГОСТ 20194-74 конструктивно состоит из трех частей: первая имеет цилиндрическую форму, с края ее снята фаска, центральная выполнена под шестигранник с изготовленными в его гранях отверстиями и последняя также цилиндрическая, имеет сокращенную длину, ее конец обработан под конус, который используется для посадки ниппеля. Упомянутые выше отверстия необходимы для того, чтобы притянуть этот ниппель при помощи проволоки, пропущенной в них и обеспечить устойчивость соединения, а также исключить самопроизвольный демонтаж, который может иметь место под нагрузкой. Диаметр труб, которые можно соединить при помощи данного изделия, составляет диапазон от 3 до 38 мм.
Пример условного обозначения ввертного проходника под металлическое уплотнение к трубопроводу Dн=12 мм из алюминиевого сплава:
Проходник ввертной 12-31А ГОСТ 20194-74
Пример условного обозначения ввертного проходника под металлическое уплотнение к трубопроводу Dн=12 мм из стали марки 45:
Проходник ввертной 12-22А ГОСТ 20194-74
Пример условного обозначения ввертного проходника под металлическое уплотнение к трубопроводу Dн=12 мм из стали марки 12Х18Н9Т:
Проходник ввертной 12-13А ГОСТ 20194-74
Пример условного обозначения ввертного проходника под металлическое уплотнение к трубопроводу Dн=12 мм из стали марки 13Х11Н2В2МФ:
Проходник ввертной 12-11А ГОСТ 20194-74

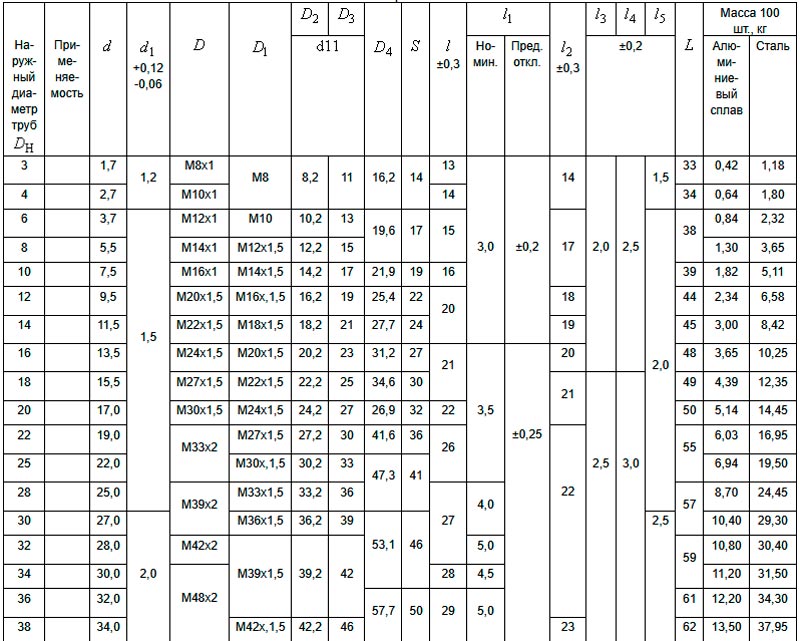

таблица исполнений проходник ввертной ГОСТ 20194-74:
