ПК Урал изготовит ниппель приварной ГОСТ 16043-70 на высокоточном оборудовании с полным соблюдением техпроцесса. ГОСТ 16043-70 Ниппели сферические приварные для соединений трубопроводов по внутреннему конусу. Ниппель, производимый по этому стандарту представляет собой деталь цилиндрической формы, один конец которой – это труба, второй имеет утолщение в виде полусферы, на поверхности которой имеется несколько выступов, расположенных параллельно краю, меньшего диаметра. Внутренняя поверхность гладкая, без резьбы и выступов.
Изготовим изделия для соединения трубопроводов. Изготовим ниппель приварной сферический ГОСТ 16043-70 из стали 12Х18Н9Т. При производстве применяется металл российского производства и прилагаются все необходимые сертификаты качества.
Ниппель приварной ГОСТ 16043-70 сферический
Для соединений изделий авиационной техники и трубопроводов по внутреннему конусу штуцера был разработан ниппель сферические ГОСТ 16043-70 под приварку. Ниппель приварной ГОСТ 16043-70 сферический, производитель ПК Урал г. Пермь, поставляется в комплекте с гайкой и штуцером, присоединяется к трубкам сварным способом. Номинальный размер 18 мм – 38 мм позволяет соединять между собой трубки одинакового размера с внутренним/внешним диаметром 15.5 – 35.5 мм и 19.5 – 39 мм, соответственно. Эксплуатируется ниппель в агрессивных средах жидкого и газообразного агрегатного состояния в температурном диапазоне — 60 °С … + 500 °С под давлением 8.5 – 65 МПа.

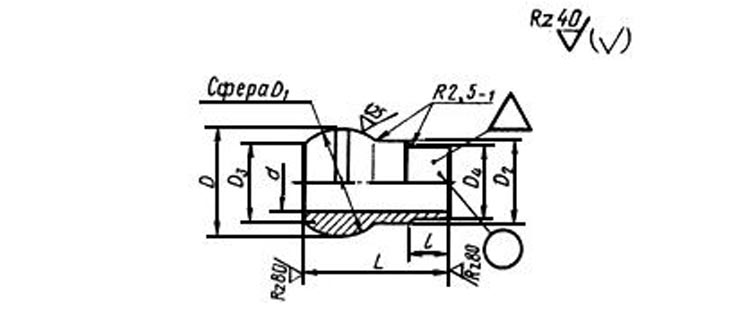

Чертеж ниппель приварной ГОСТ 16043-70:
- Конструкция: сферический фитинг для соединений по внутреннему конусу штуцера с накидной наружной гайкой. Обеспечивает высокую степень свободы самоустанавливаемости и максимальную герметичность стыков под высоким давлением.
- Материал: высоколегированная сталь аустенитного класса 12Х18Н9Т. Обладает криогенными и жаропрочными свойствами, устойчивостью к межкристаллитной и химической коррозии.
- Присоединение к трубопроводу методом сварки встык.
Пример условного обозначения приварного ниппеля из стали марки 12Х18Н9Т:
Ниппель приварной 18-012А ГОСТ 16043-70, Ниппель приварной 18-012А ГОСТ 16043-70, Ниппель приварной 20-012А ГОСТ 16043-70, Ниппель приварной 22-012А ГОСТ 16043-70, Ниппель приварной 24-012А ГОСТ 16043-70, Ниппель приварной 25-012А ГОСТ 16043-70, Ниппель приварной 28-012А ГОСТ 16043-70, Ниппель приварной 30-012А ГОСТ 16043-70, Ниппель приварной 32-012А ГОСТ 16043-70, Ниппель приварной 34-012А ГОСТ 16043-70, Ниппель приварной 36-012А ГОСТ 16043-70, Ниппель приварной 38-012А ГОСТ 16043-70.
марка стали – шифр 012 или 012А по ГОСТ 16078 для трубопроводов, технических изделий авиационных или общих.
Особенности конструкции — ниппель приварной ГОСТ 16043-70
Разработчиками стандарта ГОСТ 16043-70 в конструкцию сферических ниппелей были заложены технические решения:
- сферическая головка трубопроводной детали;
- одной, наружной стороной шар упирается в поверхность внутренней воронки штуцера для герметичности соединения;
- на вторую, внутреннюю поверхность сферы через упорное кольцо давит накидная гайка с регулируемым усилием затяжки в зависимости от номинального диаметра фасонного изделия;
- обеспечивается самоцентровка при смещении осей соединяемых участков трубопровода относительно друг друга;
- невозможны перекосы, закусывание резьбы, прочие дефекты во время монтажа;
- за счет снижения плоскости контакта шарообразного ниппеля с конусным штуцером увеличивается давление деталей друг на друга, и герметичность соединения, соответственно.
Наружная накидная гайка позволяет снизить осевые габариты соединения, но увеличивает размер наружного его диаметра.
таблица исполнений ниппель приварной сферический ГОСТ 16043-70:
|
Dн |
Вес (г) |
L |
l |
D4 |
D3 |
D2 |
D1 |
D |
d |
|
18 |
4.22 |
35 |
10 |
18.5 |
17 |
19.5 |
25 |
– |
15.5 |
|
20 |
6 |
36 |
20.5 |
20 |
21.5 |
28 |
17.5 |
||
|
22 |
7.25 |
38 |
22.5 |
22 |
23.5 |
30.5 |
19.5 |
||
|
25 |
7.7 |
40 |
11 |
25.5 |
24 |
26.5 |
33 |
22.5 |
|
|
28 |
9 |
42 |
12 |
28.5 |
27 |
29.5 |
36 |
25.5 |
|
|
30 |
30.5 |
29 |
31.5 |
37.5 |
37 |
27.5 |
|||
|
32 |
10.3 |
32.5 |
32 |
33.5 |
40 |
– |
29.5 |
||
|
34 |
12.8 |
45 |
34.5 |
33 |
35.5 |
43 |
31.5 |
||
|
36 |
16.7 |
48 |
14 |
36.5 |
37.5 |
37.5 |
46.5 |
46 |
33.5 |
|
38 |
14.3 |
38.5 |
39 |
35.5 |
Материальное исполнение
Регламентом документации ГОСТ 16043 для серийного выпуска сферических ниппелей допускается применение только одной марки стали 12Х18Н9Т с техническими характеристиками:
- криогенные свойства до — 60 °С
- жаропрочность до + 585 °С
- обрабатываемость механическим способом высокая
- жаростойкость в пределах + 380 °С
- допустимы все виды термической обработки
- свариваемость без разогрева кромок и прочих ограничений
- отсутствие межкристаллитной и химической коррозии
Эти свойства подходят для конкретных условий эксплуатации, а материал сочетается со сталью основного трубопровода.
