ПК Урал наладила выпуск и производство заглушка сферическая 6-022А ГОСТ 16076-70, материал: сталь марки 45 и 12Х18Н9Т. Заглушка ГОСТ 16076-70 сферическая для соединений трубопроводов по внутреннему конусу.
Изготовим под заказ партию заглушек сферических ГОСТ 16076-70! В производстве применяется металл российского производства и прилагаются все необходимые сертификаты качества.
Заглушка сферическая ГОСТ 16076-70
Заглушка сферическая 6-022А ГОСТ 16076-70, производитель ПК Урал г. Пермь, применяется при монтаже трубопроводов разного типа. Заглушка сферическая ГОСТ 16076-70 устанавливается в местах, где требуется перекрытие потока газа или жидкости, а также в планируемых точках монтажа различной арматуры.
Применяются в авиационной и общего назначения технике с двигателями внутреннего сгорания ракетного, газотурбинного, поршневого типа или в системах наземного обслуживания этой техники; изготавливаются из углеродистой конструкционной качественной стали 45 или высоколегированной криогенной жаростойкой нержавеющей стали 12Х18Н9Т.
- имеют номинальный размерный ряд 6–38 мм, обозначающий наружный диаметр трубопровода;
- используются для временной отсечки отдельных участков трубопровода при ремонте, обслуживании, модернизации.
Заглушки могут быть установлены на трубы наружным диаметром от 6 до 38 мм. Используются в общем машиностроении, а также при создании авиационной техники. Наружная часть заглушки имеет форму сферы, переходящей в цилиндр меньшего диаметра, внутренняя поверхность также цилиндрическая, торец выполнен под конус. Переход из сферы в цилиндр осуществляется через кромку, особое внимание уделяется качеству её обработки.

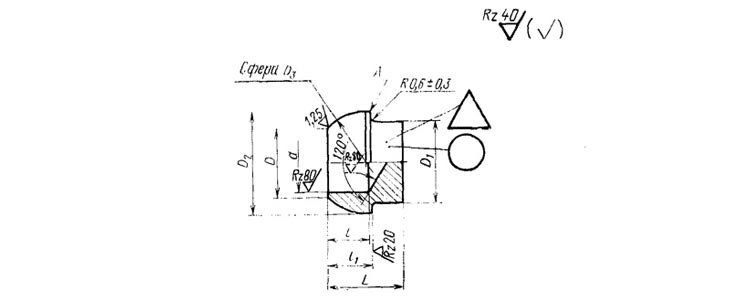

Чертеж заглушка сферическая ГОСТ 16076-70:
Фитинг представляет собой укороченный ниппель со сферической головкой одноименного резьбового соединения, но без сквозного внутреннего отверстия. Поэтому целевым назначением заглушки является временная отсечка отдельных участков трубопровода при ремонте, обслуживании, модернизации.
Изготавливаются фасонные изделия из углеродистой конструкционной качественной стали 45 и высоколегированной криогенной жаростойкой нержавеющей стали 12Х18Н9Т способом токарной обработки. При этом используется пруток ТУ 14-1-2330 (сталь 45), ТУ 14-1-377 и ТУ 14-1-378 (сталь 12Х18Н9Т).
Трубопроводная деталь имеет номинальный размер 6 – 38 мм, то есть, предназначена для глушения трубопроводов с таким наружным диаметром.
Условное обозначение заглушки из стали марки 12Х18Н9Т:
Заглушка сферическая 6-012А ГОСТ 16076-70, Заглушка сферическая 8-012А ГОСТ 16076-70, Заглушка сферическая 10-012А ГОСТ 16076-70, Заглушка сферическая 12-012А ГОСТ 16076-70, Заглушка сферическая 14-012А ГОСТ 16076-70, Заглушка сферическая 16-012А ГОСТ 16076-70, Заглушка сферическая 18-012А ГОСТ 16076-70, Заглушка сферическая 20-012А ГОСТ 16076-70, Заглушка сферическая 22-012А ГОСТ 16076-70, Заглушка сферическая 24-012А ГОСТ 16076-70, Заглушка сферическая 25-012А ГОСТ 16076-70, Заглушка сферическая 28-012А ГОСТ 16076-70, Заглушка сферическая 30-012А ГОСТ 16076-70, Заглушка сферическая 32-012А ГОСТ 16076-70, Заглушка сферическая 34-012А ГОСТ 16076-70, Заглушка сферическая 36-012А ГОСТ 16076-70, Заглушка сферическая 38-012А ГОСТ 16076-70.
Условное обозначение заглушки, из стали марки 45:
Заглушка сферическая 6-022А ГОСТ 16076-70, Заглушка сферическая 8-022А ГОСТ 16076-70, Заглушка сферическая 10-022А ГОСТ 16076-70, Заглушка сферическая 12-022А ГОСТ 16076-70, Заглушка сферическая 14-022А ГОСТ 16076-70, Заглушка сферическая 16-022А ГОСТ 16076-70, Заглушка сферическая 18-022А ГОСТ 16076-70, Заглушка сферическая 20-022А ГОСТ 16076-70, Заглушка сферическая 22-022А ГОСТ 16076-70, Заглушка сферическая 24-022А ГОСТ 16076-70, Заглушка сферическая 25-022А ГОСТ 16076-70, Заглушка сферическая 28-022А ГОСТ 16076-70, Заглушка сферическая 30-022А ГОСТ 16076-70, Заглушка сферическая 32-022А ГОСТ 16076-70, Заглушка сферическая 34-022А ГОСТ 16076-70, Заглушка сферическая 36-022А ГОСТ 16076-70, Заглушка сферическая 38-022А ГОСТ 16076-70.
Особенности конструкции
Внутри своей категории заглушки сферические ГОСТ 16076 являются вспомогательными деталями резьбового соединения по ряду причин:
- глушить свободные концы этим способом на постоянной основе не выгодно экономически;
- зато, при краткосрочной отсечке отдельных участков трубопровода в момент ремонта, обслуживания, модернизации, эти фитинги являются оптимальным решением.
- конструкционными особенностями сферических заглушек являются:
- деталь является усеченным вариантом сферического ниппеля с заглушенным внутренним каналом;
- традиционно для своей категории соединений по внутреннему конусу герметичность стыка обеспечивается усилием затяжки накидной гайки, прижимающей сферическую поверхность к конусу воронки;
- глухая внутренняя полость позволяет равномерно перераспределить давление рабочей среды на поверхности фасонного изделия;
- кромка А является основной рабочей поверхностью, поэтому чистота ее обработки выше, притупление кромки запрещено категорически.
таблица исполнений заглушка сферическая ГОСТ 16076-70:
|
Dн |
Вес |
L |
l1 |
l |
D2 |
D1 |
D |
d |
|
6 |
0.42 |
12 |
6.5 |
8 |
11.5 |
8 |
5.5 |
4 |
|
8 |
0.7 |
7 |
13.5 |
10 |
7.5 |
6 |
||
|
10 |
0.92 |
7 |
15.5 |
12 |
9.5 |
8 |
||
|
12 |
1.28 |
13 |
7.5 |
17.5 |
14 |
11.5 |
10 |
|
|
14 |
1.56 |
8 |
6.5 |
19.5 |
16 |
13.5 |
12 |
|
|
16 |
1.76 |
8.5 |
21.5 |
18 |
15.5 |
14 |
||
|
18 |
2.7 |
14 |
24.5 |
20 |
17.5 |
16 |
||
|
20 |
3.66 |
6 |
28 |
22 |
21.5 |
8 |
||
|
22 |
4.54 |
5 |
30.5 |
24 |
23 |
20 |
||
|
24 |
4.7 |
4.5 |
31 |
26 |
23.5 |
22 |
||
|
25 |
5.36 |
33 |
27 |
25 |
23 |
|||
|
28 |
6.5 |
3.5 |
36 |
30 |
28 |
26 |
||
|
30 |
7.3 |
3 |
38 |
32 |
29.5 |
28 |
||
|
32 |
8.7 |
9 |
2.5 |
41 |
34 |
32 |
30 |
|
|
34 |
10.1 |
2 |
44 |
36 |
34 |
32 |
||
|
36 |
11.8 |
1.5 |
47 |
38 |
37.5 |
34 |
||
|
38 |
15.5 |
1 |
40 |
38 |
36 |
